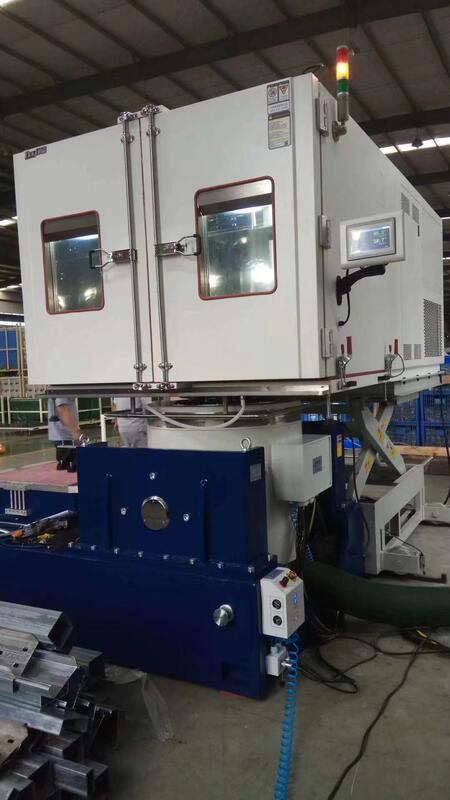

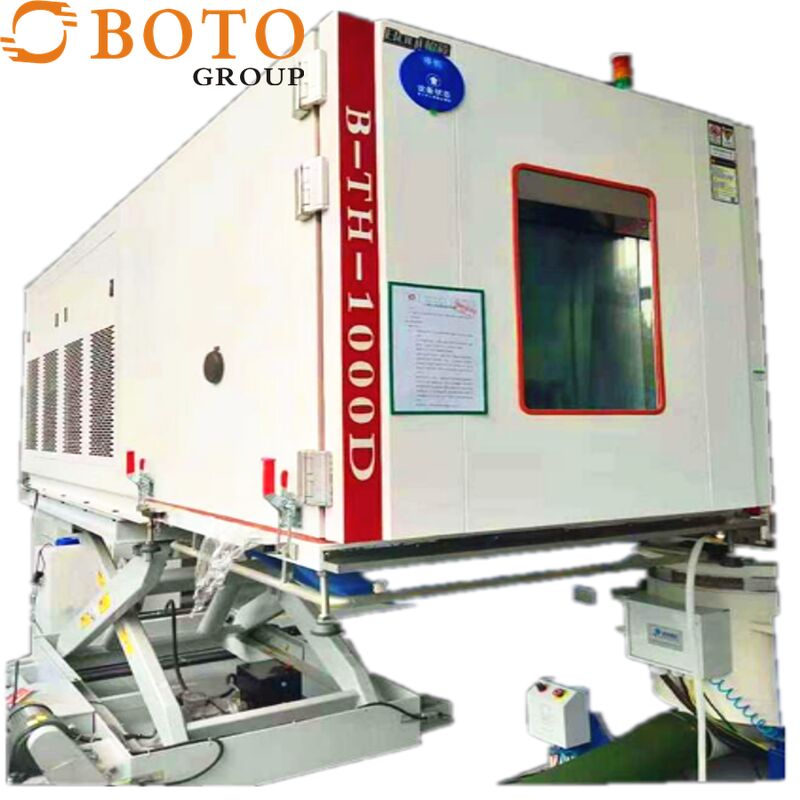

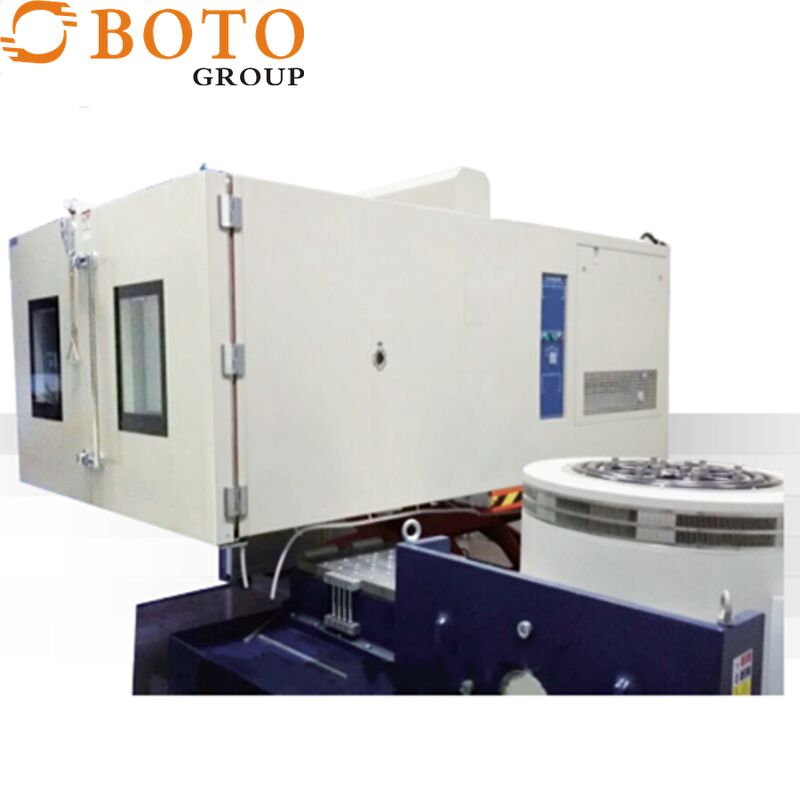

محفظه تست ترکیبی دما، رطوبت و لرزش جامع سفارشی

دمای، رطوبت، ارتعاش اتاق آزمون کامپوزیت

توضیحات استاندارد:

شاخص های عملکرد مطابق با الزامات GB5170, 2, 3, 5, 6-95 "روش های آزمایش پارامترهای اساسی تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی: دمای پایین،دمای بالا، گرمای مرطوب ثابت، تجهیزات آزمایش گرمای مرطوب متناوب".رویه های اولیه آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمایش A: روش آزمایش دمای پایین GB 2423.1-89 (IEC68-2-1) روش های آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمون B: روش آزمایش دمای بالا GB 2423.2-89 (IEC68-2-2) محصولات الکتریکی و الکترونیکی روش آزمایش محیط زیست پایه محصول Ca: روش آزمایش رطوبت ثابت GB/T 2423.3-93 (IEC68-2-3) روش های آزمایشی محیط زیست برای محصولات الکتریکی و الکترونیکی: روش آزمایش گرما مرطوب متناوب GB/T423.4-93 (IEC68-2-30).

عملکرد پارامترهای دقیق:

1.1 مدل: BT-50ZA

1.2: اندازه جعبه داخلی: W350*H400*D300mm

اندازه کارتن: W580*H1350*D870mm

1.3 محدوده دما: -20°C ~ 150°C

1.4 نوسان دمای: ±0.5°C

1.5 انحراف دمایی: ≤±2°C

1.6 زمان گرم کردن: حدود ۴۰ دقیقه از دمای اتاق به ۱۵۰ درجه سانتیگراد (غیر خطی بدون بار)

1.7 زمان خنک شدن: حدود 60 دقیقه از دمای اتاق تا -20°C (غیر خطی بدون بار)

1.8 محدوده رطوبت: 20٪ تا 98٪ RH

1.9 نوسان رطوبت: ± 3%R.H.

1.10 انحراف رطوبت: ≤3٪

ساختار و مواد:

مواد داخل جعبه: صفحه فولاد ضد زنگ (SUS # 304)

ب. مواد جعبه بیرونی: صفحه فولاد ضد زنگ از طریق درمان اتم (SUS # 304) یا رنگ صفحه سرد (اختیاری)

ج. مواد عایق بندی: فوم پلی اورتان سفت و پشم شیشه

D. سیستم گردش هوا:

(1) موتور 1 90W

(2) فولاد ضد زنگ شاخه طولانی

(3) فن چند بال (SIRCCO FAN)

E. درب جعبه: درب تک قطعه، پنجره تک قطعه، باز شدن سمت چپ، دستگیره در سمت راست

(1) پنجره 260 * 340 * 40mm 3 لایه لایه خلاء

(2) دستگیره ای هموار

(3) دکمه عقب: SUS # 304

سیستم یخچال:

A. کمپرسور: کمپرسور کاملا بسته وارد شده از فرانسه

B. خنک کننده: خنک کننده سازگار با محیط زیست R404A

ج. تهویه کننده: موتور دارای فلک با خنک کننده

D. تبخیرگر: تنظیم خودکار چند مرحله ای ظرفیت بار

E. لوازم جانبی دیگر: خشک کن، پنجره جریان خنک کننده، شیر گسترش

F. سیستم گسترش: سیستم خنک کننده کنترل ظرفیت

سیستم کنترل:

اصل وارد شده از کره جنوبی، تمام صفحه LCD چینی 7 اینچی صفحه لمسی LCD 880 کره ای، داده های ورودی دیالوگ صفحه نمایش،

طرح فنی تجهیزات آزمایش ابزار دقیق

درجه حرارت و رطوبت را می توان در همان زمان برنامه ریزی، نمایش منحنی، مقدار تنظیم شده / منحنی ارزش نمایش. آژیرهای مختلف می تواند به طور جداگانه نمایش داده شود، خرابی رخ می دهد

هنگامی که خطا بر روی صفحه نمایش نمایش داده می شود، خطا را می توان از بین برد و سوء عملکرد را می توان از بین برد.و به صورت داده بر روی صفحه نمایش نمایش داده می شود..

1مشخصات کنترل کننده:

a. دقت: دمای ±0.1°C، رطوبت ±1%RH

ب. وضوح: دمای ± 0.1، رطوبت 1٪ R.H.

c. شیب دمایی: 0.1 ~ 9.9 می تواند تنظیم شود

د. با عملکرد حالت آماده و هشدار حد بالا و پایین

انتخاب سیگنال ورودی دمای و رطوبت PT 100Ω×2 (بلب خشک و بلب مرطوب)

f. خروجی تبدیل دمای و رطوبت: 4 ~ 20MA

g. 6 گروه تنظیمات پارامترهای کنترل PID، محاسبه خودکار PID، اصلاح خودکار لامپ خشک و مرطوب

2عملکرد صفحه نمایش:

a. ورودی لمسی، نمایش گزینه ها به طور مستقیم بر روی صفحه نمایش

نمایش مستقیم تنظیمات دمای و رطوبت (SV) و مقادیر واقعی (PV) (به زبان انگلیسی)

c. می تواند شماره برنامه فعلی، شماره بخش، زمان باقی مانده و زمان چرخه را نشان دهد

d. عملکرد زمان تجمعی اجرا

e. مقدار تنظیمات درجه حرارت و رطوبت برنامه در یک منحنی گرافیکی با عملکرد اجرای منحنی برنامه نمایش در زمان واقعی نمایش داده می شود

f. با یک صفحه ویرایش برنامه جداگانه، درجه حرارت، رطوبت و زمان را به طور مستقیم وارد می کند
