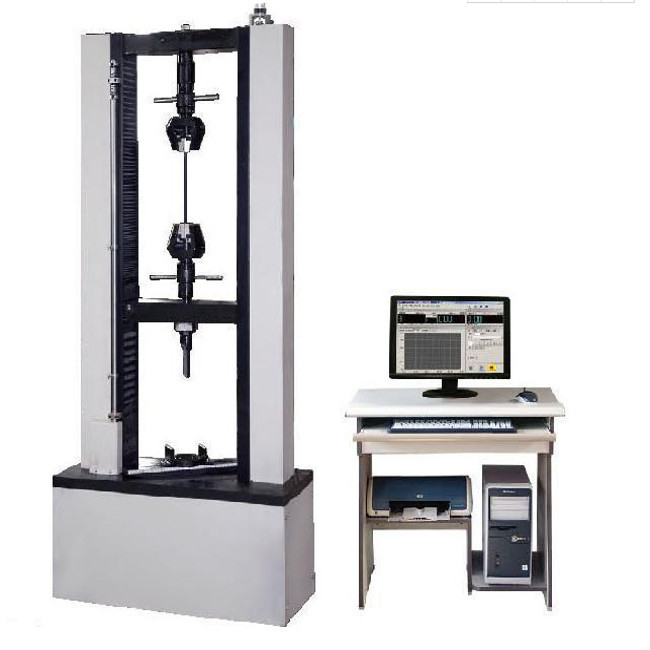

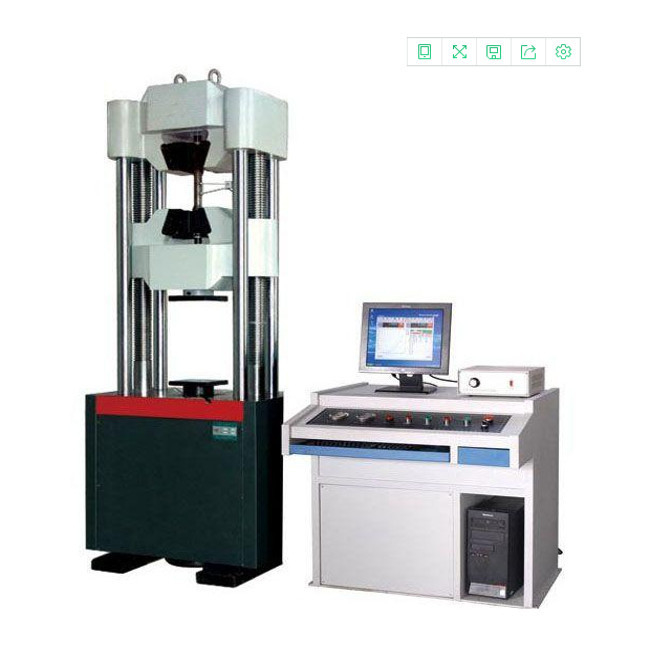

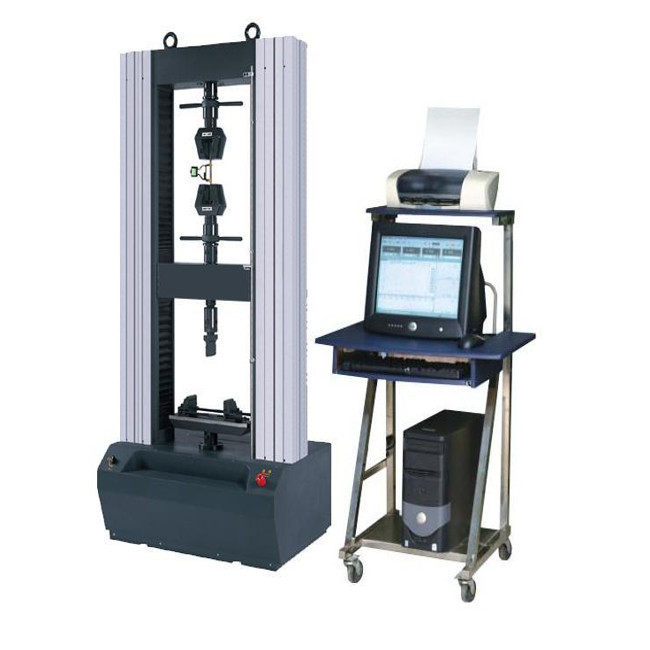

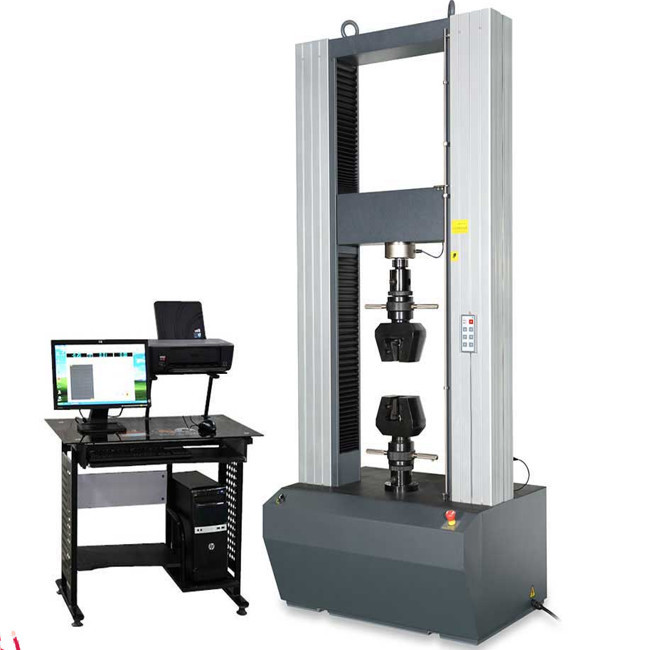

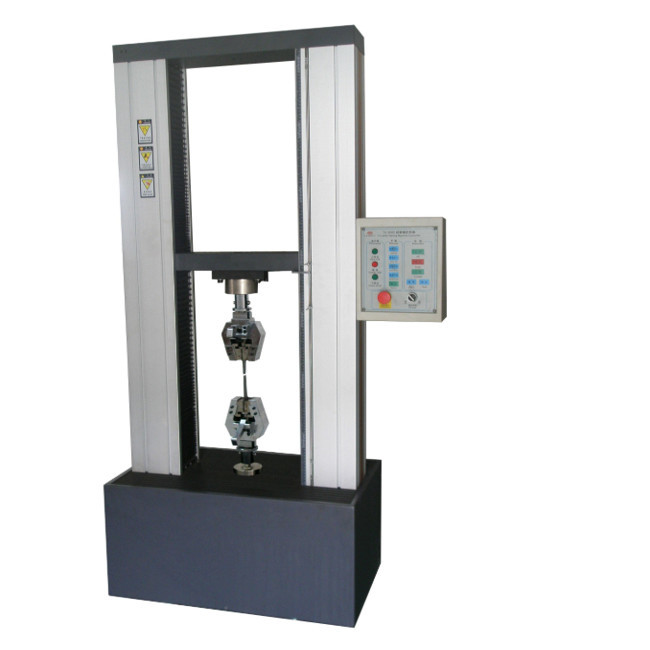

دستگاه آزمون کشش جهانی دستگاه آزمون کشش 30KN الکترومکانیکی
1خلاصه:
به طور عمده برای آزمایش تنش، فشرده سازی، خم شدن، پوست کردن، پاره شدن و سایر خواص مکانیکی برای مواد فلزی، غیر فلزی و کامپوزیت استفاده می شود.
اتخاذ دقیق کنترل اتوماتیک و سیستم جمع آوری داده ها برای تحقق تنظیم دیجیتالی کامل از جمع آوری داده ها و کنترل روش. در طول تست کشش می تواند آزمایش حداکثر تنش،مقاومت کششی، قدرت پوست کردن، قدرت فشرده سازی، گسترش، طول کشیدن و غیره
پس از آزمایش، کنترل کننده اصلی می تواند به طور خودکار نتایج آزمایش را بر اساس پارامترهای تنظیم شده قبل از آزمایش محاسبه کند و در همین حال می تواند نتایج آزمایش را نمایش دهد.
تمام پارامترها را می توان پرسید، نمایش داد و چاپ کرد.
2.پارامترهای فنی:
1. نیروی آزمایش
حداکثر نیروی آزمایش(kN):100kN
دقت آزمایش:1 کلاس(استاندارد)/(0.5 کلاساختیاری)
محدوده آزمایش موثر:2%-100%FS/(0.5 کلاس با 0.4%-100%اختیاری)
قطعیت نیروی:1/300000
خطای نسبی ارزش آزمایش:±1%/(0.5 کلاس با ±0.5%اختیاری)
2سرعت تست
محدوده تنظیم سرعت:0.001~200mm/min ((تنظیم سرعت کمتر)/ (می تونم سفارشی کنم)
دقت:بهتر از±1%
کنترل نیروینرخمحدوده:0.005 ٪ FN
کنترل نیروینرخدقت کنترل:
وقتی نرخ<0.05FN/s،در داخل±2%تنظیم ارزش
وقتی نرخ≥0.05FN/sدر داخل±1%/(0.5 کلاس، دقت ± 0 است5%تنظیم ارزشاختیاری)
کنترل سرعت تغییر شکلمحدوده:0.005 ٪FN
کنترل سرعت تغییر شکلدقت:
وقتی نرخ<0.05FN/s،در داخل±2%تنظیم ارزش
وقتی نرخ≥0.05FN/sدر داخل±0.5٪تنظیم ارزش
3. Dتعویض(نور متقاطع متحرک)
محدوده آزمایش:0~۹۹۹ میلی متر
قطعنامه:0.001mm
دقت تست:بهتر از±1%
4.تغییر شکل
Dآموزشآزمونمحدوده:طول اندازه گیری:50 میلیمترحداکثر تغییر شکل:15 میلی متر (ممکنه سفارشی بشه)
محدوده آزمون موثر:2٪~100٪ FS
قطعنامه:0.01 میلی متر
خطای نسبی ارزش آزمایش:±1%
5. فضاي آزمايش
فضای کششی موثر:600 میلی متر(ممکنه سفارشی بشه)
فضای فشرده سازی موثر:600 میلی متر(ممکنه سفارشی بشه)
موثرtعرض است:450mm (ممکنه سفارشی بشه)
6.Wمحیط کار
دمای اتاق:10~۳۵ درجه سانتیگراد,رطوبت:20 درصد80 درصد
| پارامتر فنی |
| مدل |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| حداکثر نیروی آزمایش |
50kN |
100kN |
200kN |
300kN |
600kN |
| سطح دقت |
0.5 سطح |
| محدوده اندازه گیری نیروی آزمایش |
0.۲-۱۰۰%FS |
| خطای نشان دادن نیروی آزمایش |
±0.5٪ |
| رزولوشن نیروی آزمایش |
حداکثر نیروی آزمایش 1/500000، کل فرآیند صرف نظر از فایل |
| خطای نشان دادن جابجایی پرتو |
± 0.2% |
| قطعنامه جابجایی |
0.015μm |
| محدوده تنظیم سرعت کنترل نیروی |
0.005 ~ 5% FS/S |
| دقت کنترل سرعت کنترل نیروی |
نرخ کمتر از ±2٪ از مقدار تنظیم شده است، زمانی که نرخ کمتر از 0.05٪ FS/s است، و کمتر از ±0.5٪ از مقدار تنظیم شده است، زمانی که نرخ ≥0.05٪ FS/s است. |
| محدوده تنظیم نرخ تغییر شکل |
0.005 ~ 5% FS/S |
| دقت کنترل سرعت تغییر شکل |
نرخ کمتر از ±2٪ از مقدار تنظیم شده است، زمانی که نرخ کمتر از 0.05٪ FS/s است، و کمتر از ±0.5٪ از مقدار تنظیم شده است، زمانی که نرخ ≥0.05٪ FS/s است. |
| محدوده تنظیم سرعت پرتو |
0.001~500mm/min |
| خطای نسبی سرعت پرتو |
در محدوده ±0.2٪ از مقدار تنظیم شده |
| نیروی ثابت، تغییر شکل ثابت، محدوده کنترل جابجایی ثابت |
0.5٪ تا 100٪ FS |
| نیروی ثابت، تغییر شکل ثابت، دقت کنترل جابجایی ثابت |
هنگامی که مقدار تنظیم ≥10٪ FS باشد، این مقدار در حدود ±0.1٪ از مقدار تنظیم شده است. هنگامی که مقدار تنظیم <10٪ FS باشد، این مقدار در حدود ±1٪ از مقدار تنظیم شده است. |
| فضای کششی (بدون تکیه) |
1000 میلی متر |
1450 میلی متر |
1100 میلی متر |
۱۲۵۰ میلی متر |
| فضای فشرده سازی |
۹۳۰ میلی متر |
1480 میلی متر |
1100 میلی متر |
1100 میلی متر |
| عرض آزمون موثر |
۵۶۰ میلی متر |
۵۸۰ میلی متر |
۵۸۰ میلی متر |
600 میلی متر |
| ابعاد میزبان ((ملی متر) |
1010×850×2160 |
۱۰۹۰×۸۲۰×۲۷۴۰ ((فضای تک نفره)) ۱۰۹۰×۸۲۰×۲۸۲۰ ((فضای دو نفره)) |
۱۰۹۰×۸۲۰×۲۴۷۵ (فضای تک) ۱۰۹۰×۸۲۰×۲۵۵۵ (فضای دوگانه) |
1420×1145×2915 |
| فضای دوگانه |
380V/50Hz،±10٪ |
| قدرت |
3KW |
5KW |
|
4.4KW |
| وزن میزبان |
حدود 1000 کيلوگرم |
حدود 1100 کيلوگرم |
حدود 1200 کيلوگرم |
حدود 1500 کيلوگرم |
| انحراف بزرگ |
محدوده اندازه گیری بزرگ تغییر شکل |
یادداشت |
1دستگاه های اندازه گیری و تغییر شکل و سایر لوازم جانبی، مطابق با نیازهای مشتری |
| خطای بزرگ تغییر شکل |
2. با توجه به الزامات کاربر برای تنظیم محلی |
| وضوح بزرگ تغییر شکل |
3 فضای آزمایش گسترده خاص می تواند سفارشی شود |
بسته بندی و حمل
--- جعبه کارتن، جعبه چوبی یا بسته بندی مشخص
1) بسته بندی داخلی: کیسه پلاستیکی ضد گرد و غبار
2) بسته بندی بیرونی: بسته چوبی استاندارد صادراتی با پالت
3) مناسب برای حمل و نقل بین المللی از طریق حمل و نقل دریایی، هوایی یا هر روش دیگر تحویل.
(توجه داشته باشید: ما می توانیم بسته های ویژه را با توجه به الزامات خریدار ارائه دهیم.
