ابعاد داخلی WxHxD (mm): | 400x500x400 | ابعاد خارجی WxHxD (mm): | 950x1650x950 |
---|---|---|---|
محدوده دما: | دمای پایین (A:25°CB:0°CC:-20°CD:-40°C:-60°CF:-70°C) دمای بالا 150°C محدوده دما را می توان سفارشی کرد | محدوده رطوبت: | 20% ~ 98% RH (قابل سفارشی سازی) |
دقت تحلیلی/ یکنواختی توزیع دما و رطوبت: | <i>0.1°C;</i> <b>0.1 درجه سانتی گراد;</b> <i>0.1% RH/±2.0°C;</i> <b>0.1٪ RH / ± 2.0 ° C;</b> <i>±3.0 | ||
برجسته: | محفظه های آزمایش محیطی قابل برنامه ریزی SUS304,اتاق های آزمایش محیطی قابل برنامه ریزی RH 98٪,اتاق های آزمایش محیطی قابل برنامه ریزی ISO |

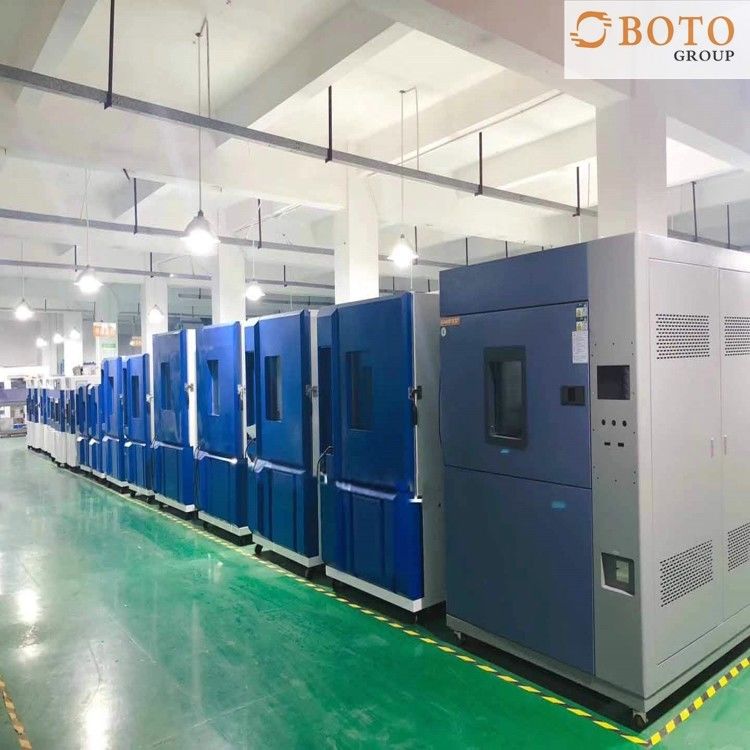

کابینت تست آب و هوا کابینت های کنترل رطوبت و دما محفظه محیطی قابل برنامه ریزی
اتاق تست رطوبت دمابرای آزمایش انواع مختلف مواد برای تحمل گرما، سرما، خشکی و رطوبت استفاده می شود.برای بازرسی کیفیت برای انواع محصولات الکترونیکی، لوازم الکتریکی و محصولاتی از صنایع ارتباطات، ابزار، خودرو، پلاستیک، فلز، مواد غذایی، شیمیایی، مصالح ساختمانی، پزشکی و هوافضا استفاده می شود.
تست دما و رطوبت به تعیین رفتار اجزا در شرایط آزمایش و محیطهای شدید که شامل نوسانات محیطی، دمای بالا و رطوبت نسبی متفاوت است کمک میکند.آزمایش ها را می توان با دما و رطوبت ثابت در حالت ایستا انجام داد و می توان در حالت دینامیکی که در آن رطوبت برای ایجاد خرابی اجزا یا مواد استفاده می شود، انجام شود.
ویژگی های اصلی
1. جعبه تست دما و رطوبت ثابت عمدتا از پانل کنترل، پانل توزیع، لایه عایق، فن تامین هوا، بخاری، رطوبت ساز و واحد تبرید تشکیل شده است.مشخصات اصلی را می توان در شرایط مختلف به 6 اندازه استاندارد و 10 مشخصات تقسیم کرد.
2. کنترلر را می توان از طریق رابط LAN به کامپیوتر متصل کرد.کاربران می توانند برنامه ها را روی صفحه کامپیوتر طراحی کنند، داده ها و سوابق تست را جمع آوری کنند، اجرای برنامه را فراخوانی کنند، سوئیچ دستگاه کنترل از راه دور و سایر عملکردها را انجام دهند.
3. استفاده از چند بال عرضه هوا فن گردش هوا قوی، برای جلوگیری از هر گونه زاویه مرده، به طوری که دما و رطوبت داخلی توزیع یکنواخت است.
4. دستگاه حفاظت ایمنی کامل، در صورت وقوع شرایط غیرعادی، صفحه کنترل کننده به طور خودکار وضعیت خطا را نمایش می دهد، کلید برق را قطع می کند و روش های عیب یابی را ارائه می دهد.
مدل موجود
مدل | TMAX-80 (A~F) | TMAX-150 (A~F) | TMAX-225 (A~F) | TMAX-408 (A~F) | TMAX-800 (A~F) | TMAX-1000 (A~F) |
ابعاد داخلی WxHxD (میلی متر) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
ابعاد داخلی WxHxD (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
محدوده دما |
دمای پایین (A:25°CB:0°CC:-20°CD:-40°C:-60°CF:-70°C) دمای بالا 150 درجه سانتیگراد محدوده دما را می توان سفارشی کرد
|
|||||
محدوده رطوبت | 20% ~ 98% RH (10% -98% RH / 5% -98% RH، یک شرایط اختیاری خاص است، نیاز به رطوبت گیر) | |||||
دقت تحلیلی/ یکنواختی توزیع دما و رطوبت |
0.1 درجه سانتی گراد;0.1٪ RH / ± 2.0 ° C;± 3.0٪ RH |
الف. پارامتر تست
محدوده دما | -60℃~+150 ℃ (نوع هوا خنک) |
محدوده رطوبت |
20-98٪ RH (محدوده توزیع به شرح زیر است)
|
میزان سرمایش (بدون بار) | حدود 1℃/دقیقه |
نرخ گرمایش (بدون بار) | حدود 3 درجه در دقیقه |
پایداری دما | ± 0.5 ℃ |
دقت تحلیلی دما | 0.01 ℃ |
دقت کنترل رطوبت | ± 2% RH |
یکنواختی دما | ± 2.0 ℃ |
یکنواختی رطوبت | ≤±3% RH (+2،-3% RH) |
صدای کار | سطح صدا کمتر از 75 دسی بل (A) است (در یک اتاق عایق صدا با دمای محیط 25 درجه سانتیگراد و اکو کمتر اندازهگیری میشود؛ میانگین مقدار 8 نقطه با وزن A اندازهگیری میشود؛ سطح اندازهگیری شده هر نقطه تست در فاصله 1 متری از نویز است. منبع و ارتفاع آن از سطح زمین 1 متر است). |
جنس جعبه های داخلی و خارجی | SUS # 304 |
منبع نور جعبه بیرونی | لامپ با روشنایی بالا |
طراحی ساختاری استراتوسفر | جلوگیری موثر از تراکم در بالای جعبه |
پنجره مشاهده | استفاده از نمونه مشاهده (W*L 28*35 cm) |
طراحی ضد تعریق پنجره ها | دستگاه گرمایش الکتریکی برای جلوگیری از تراکم آب و گاز (40 وات) |
سوراخ های تست
|
قابل استفاده برای اتصال سیم برق و سیگنال تست خارجی (قطر 50 میلی متر) |
قرقره ماشین | قرقره ها متحرک هستند و با پیچ های قوی (200 کیلوگرم در چرخ) قرار می گیرند. |
لایه عایق |
فوم پلی اورتان سفت و سخت (مزایای آن عبارتند از: 1. راندمان بالا و صرفه جویی در انرژی، بدون درز پس از پر کردن، اتصال قوی پس از پخت. 2. مقاومت لرزه ای و فشاری، بدون ترک، بدون پوسیدگی، بدون سقوط پس از انجماد. 3. دارای هدایت حرارتی فوق العاده کم، مقاومت در برابر آب و هوا و حفظ حرارت است. 4. عایق با راندمان بالا، عایق صدا، ضد آب و ضد رطوبت پس از پخت. 5. عملکرد ضد آب خوب است، زیرا سوراخ فوم بسته است، میزان آب بندی 95٪ است و آب باران از طریق سوراخ نفوذ نمی کند. |
قفسه داخلی | شبکه های قابل تنظیم متحرک و دو شبکه نواری فولادی ضد زنگ (5.0 سانتی متر در هر توری) |
درب جعبه
|
عایق حرارتی دو کاناله و گاز محکم برای جداسازی موثر نشت دمای خارجی |
محافظت در برابر نشت / نوسانات | فیوز.حفاظت برق الکترونیکی RC برای قطع کننده های مدار نشتی |
دستگاه تشخیص و حفاظت خودکار داخلی کنترلر |
1. تشخیص انتقال داده بین ریز کامپیوترها 2. سنسور دما/رطوبت → قطع یا اتصال کوتاه مدار (+/- OVER) 3. لایه 1 حفاظت در برابر درجه حرارت بالا و پایین ← تنظیمات برای کنترل عملیات حفاظت در برابر درجه حرارت بالا و پایین |
رابط تشخیص و کنترل عیب (دستگاه تشخیص و محافظت خودکار برای خطاهای خارجی) |
1. محافظت در برابر درجه حرارت بالا از لایه دوم → دستگاه حفاظت الکترونیکی در برابر دمای بالا 2. لایه 3 محافظ در برابر درجه حرارت بالا → دستگاه محافظ در برابر دمای بالا 3. حفاظت از سوزاندن قطع آب → حفاظت قطع آب رطوبت و حفاظت از سوزاندن هوا قطع آب گرمایش الکتریکی 4. حفاظت از کمپرسور → حفاظت از فشار مبرد و حفاظت اضافه بار. 5. Extended Protective Device ← دو مجموعه از دستگاه های حفاظتی گسترش ورودی تشخیص عیب را برای استفاده رزرو کنید. |
حفاظت غیرعادی خطا | منبع تغذیه کنترل و نشانگر دلیل خطا و سیگنال خروجی آلارم را در صورت بروز خطای غیرعادی قطع کنید. |
نشانگر فعال کمبود آب | درخواست ابتکار برای کمبود آب در دستگاه. |
حفاظت دینامیک در دمای بالا و پایین | تنظیم دینامیکی مقدار حفاظت در دمای بالا و پایین با شرایط تنظیم. |
حفاظت از دمای معمولی | پس از خاموش شدن، منطقه تست دستگاه به طور خودکار با کاهش دمای معمولی محافظت می شود. |
حالت کنترل
|
1. سیستم کنترل به طور خودکار عملکرد یخچال را با توجه به شرایط آزمایش تنظیم می کند تا تجهیزات در بهترین حالت صرفه جویی در مصرف انرژی قرار بگیرند. 2. ظرفیت تبرید اواپراتور توسط شیر برقی که توسط سیستم کنترل هدایت می شود سوئیچ می شود. 3. مدار خنک کننده هوای برگشتی کمپرسور. |
روش های کار |
فشرده سازی مرتبه اول برای مدل 0 ~ 40 ℃ اتخاذ شده است. تبرید آبشاری دودویی در دمای 40 ~ 70 درجه سانتیگراد استفاده می شود. |
کمپرسور تبرید | کمپرسور روتور تایکانگ فرانسوی وارداتی اصلی کاملاً محصور شده است. |
مبرد | R404a/R23 (شاخص تخریب لایه ازن 0 است، R23 در سیستم تبرید آبشاری استفاده می شود). |
کندانسور |
هوا خنک: مبدل حرارتی لوله پره دار. آب خنک: مبدل حرارتی پوسته و لوله. |
اواپراتور | مبدل حرارتی لوله پره دار (همچنین به عنوان رطوبت گیر استفاده می شود). |
مبدل حرارتی صفحه ای |
مبدل حرارتی صفحه ای لحیم کاری شده از جنس استنلس استیل (سیستم تبرید آبشاری استفاده می شود). |
دستگاه دریچه گاز | شیر انبساط + مویرگی. |
